LWGY液體渦輪流量計

LWGY液體渦輪流量計

  • 測量介質:水、柴油、甲醇等無雜質無強烈腐蝕液體

咨詢熱線:13871508295/027-87770252

詳細描述

LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優設計按照JB/T9246-1999標準制造具有結構簡單、輕巧、精度高、復現性好反應靈敏安裝維護使用方便等特點的新一代渦輪流量計。
廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti 2Cr13及剛玉 AI2O3硬質合金不起腐蝕作用且無纖維顆粒等雜質工作溫度下運動粘度小于5x10-6m2/s的液體對于運動粘度大于5x10-6m2/s的液可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套還可以進行定量控制、超量報警等是流量計量和節能的理想儀表。
1、高清LCD顯示;
2、三鍵參數設置及調試;
3、非線性信號5段折線修正功能;
4、線性電流輸出;
5、頻率脈沖輸出:可以用直流給脈沖輸出電路供電此時儀表可將渦輪傳感器輸出的mV脈沖信號轉換成標準TTL脈沖供線電流信號用戶調試使用;

 詳細介紹
Ⅰ.產品特點
■高精確,一般可達±1%R、±0.5%R,高精度型可達±0.2%R;
■重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到極高的精確度,在貿易結算中是優先選用的流量計;
■輸出脈沖頻率信號,適于總量計量及與計算機連接,無零點漂移,抗干擾能力強;
■可獲得很高的頻率信號(3~4kHz) ,信號分辨力強;
■范圍度寬,中大口徑可達1:20,小口徑為1:10;
■結構緊湊輕巧,安裝維護方便,流通能力大;
■適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;
■專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;
■可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。

Ⅱ.結構特征與工作原理

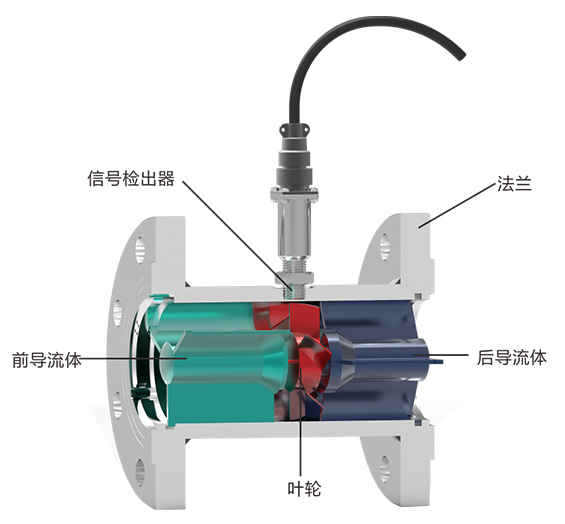

(1)結構特征
傳感器為硬質合金軸承止推式,不僅保證精度,耐磨性能提高,而且具有結構簡單、牢固以及拆裝方便等特點。
(2)工作原理
流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量或總量。在一定的流量范圍內,脈沖頁率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:
Q=f/k*3600
式中:
f-----脈沖頻率[Hz]
k----傳感器的儀表系數[1/m3] ,由校驗單給出。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。
Ⅲ.儀表分類
1、按儀表功能分類, LWGY系列渦輪流量計可分為2大類,即: (1)渦輪流量傳感器/變送器 (2)智能顯示型渦輪流量計 :
(1)渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA) ,儀表價格低廉,集成度高,體積小巧,特別適用于與二次顯示儀、PLC, DCS等計算機控制系統配合使用。
按照不同的輸出信號,該類產品可分為LWGY-¨N型和LWGY-¨A型
LWGY-¨N型傳感器: 24VDC供電,三線制脈沖輸出,高電≥8V ,低電平≤0.8V ;信號傳輸距離≤1000米;
LWGY-¨A型變送器: 24VDC供電,二線制4-20mA輸出,信號傳輸距離≤1000.

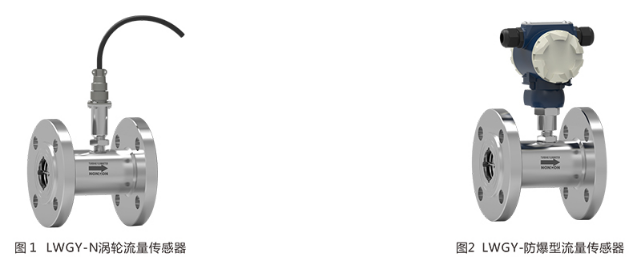

該類渦輪流量產品均分為基本型和防爆型(ExdIICT6 )兩種,外形如(圖1) (圖2).

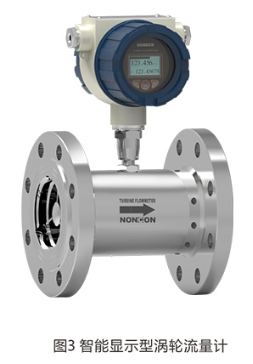

(2)智能顯示型渦輪流量計
采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正,智能補償儀表系數非線性,并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量及累積流量,帶清零功能。所有有效數據掉電后保持 10年不丟。該類渦輪流量計均為防爆產品,
防爆等級為: ExdIICT6.
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-¨B型和LWGY-¨C型。
LWGY-¨B型:供電電源采用3.6V/10Ah鋰電池(可連續運行3年以上);
LWGY-¨C型:供電電源采用24VDC外供電,輸出4-20mA標準兩線制電流信號,并可根據不同的現場需要,可增加 HART通訊或RS485通訊功能。
Ⅳ.產品分類說明

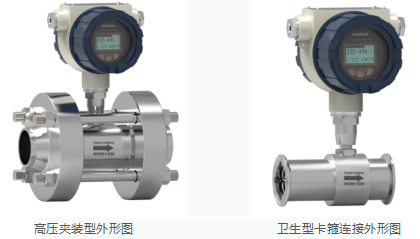

1.按照不同的安裝方式

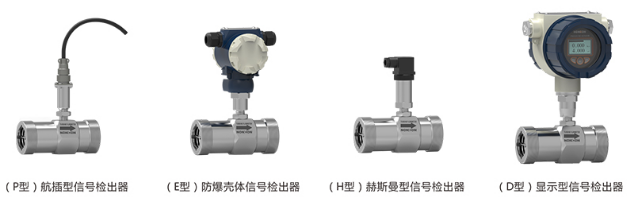

2.按不同的信號檢出器類型
