LKQ系列熱式氣體質量流量計為氣體質量流量的檢測提供了可靠的解決方案低流量敏感、快速響應及量程比寬使得這一型號的儀表成為許多重要氣體應用領域的首選產品。Steel-Trak傳感器自動修正溫度壓力影響使質量流量輸出更加穩定、可靠。它在氣體測量方面的優勢特別明顯尤其是在壓力小、氣體成分復雜的情況下。熱式氣體質量流量計同其它流量計相比有著壓損小、量程比寬、小量程段靈敏度高等優點更利于節約能源及采購成本。
LKQ系列熱式氣體質量流量計是一種無須壓力、溫度補償就能方便地檢測在管道中流動的空氣、天然氣、氫氣、氧氣、氯氣、氨氣、氬氣、氨氣、沼氣、煤氣、光氣、煙道氣和各種化工混合氣的質量流量的流量測量及監控儀表可廣泛地應用于石油、化工、治金、電力、水處理、造紙、食品、醫藥、水泥、紡織及各生產、科研單位制氣、用氣的過程控制和氣體流量測量廣泛應用于:鋼鐵廠焦廠煤氣流量測量
煙囪排出的煙氣流量測量
水處理中曝氣流量測量
水泥、卷煙、玻璃廠生產過程中氣體流量測量
壓縮空氣流量測量
各種天然氣、煤氣、液化氣、火炬氣、氬氣、二氧化碳等等混合氣體流量測量
♦詳細介紹
Ⅰ.產品特點
無須壓力、溫度補償,直接測量氣體的質量流量;
高重復性、高可靠性、高穩定性、高精確度;
量程范圍度寬:大可達到1000:1以上;
防爆、抗腐蝕設計,適合于惡劣工況、腐蝕性場合;
靈敏度高,尤其適合于大管徑、低流速的流量測量;
壓力損失極小,幾乎忽略不計;
結構多樣,安裝靈活,裝卸方便,使用簡便,基本免維護;
LCD顯示屏,清晰直觀同時顯示瞬時流量和累計流量,讓你看得更清楚、更直接;

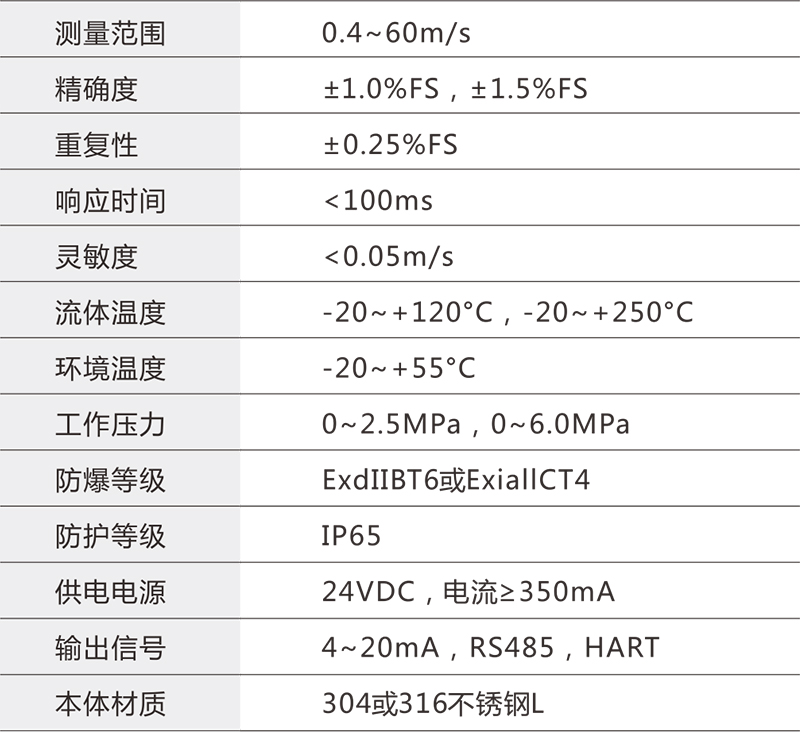

Ⅱ.技術參數
Ⅲ.測量原理

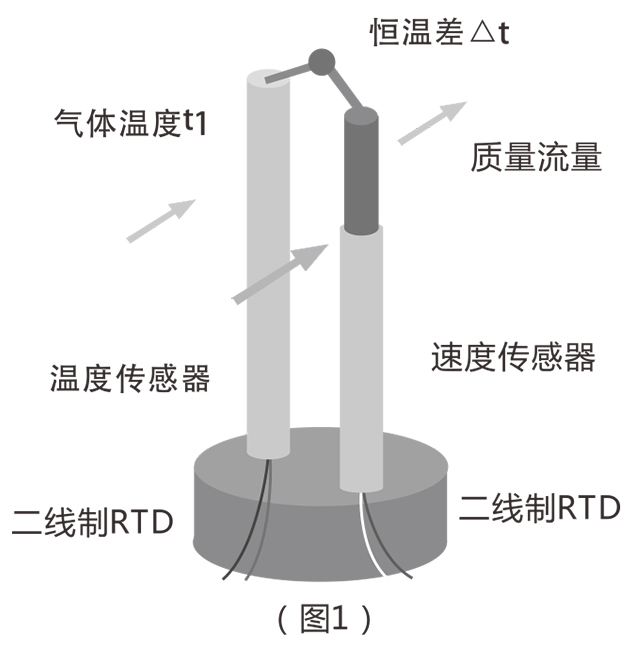

如圖1所示,溫度傳感器測量管道內氣體的溫度,另一個為速度傳感器,電加熱到高于溫度傳感器測量得到的溫度,并且保持溫差值恒定。當氣體流動帶走速度傳感器上的熱量時,為保持溫差恒定,需要額外的電補償加熱,而這個補償的電功率大小和氣體質量流量成正比。
上式中:Qm為氣體質量流量,k為儀表親數(恒定),A為補償的電場率大?。梢酝ㄟ^測量得到),Cp為定壓比熱容(由氣體組分決定) ; t為兩探頭間的溫度差(恒定); S為管道截面積。
基于上述原理,對于大管徑的流量測量來說,雖無相應的大管徑標定裝置來對流量計進行標定,但只要在標準口徑的標定裝置上測定相應的質量流速,也就可以方便地測量大管徑中流體的質量流量了。
兩個傳感器都是用性能穩定的金屬鉑材料,通過特殊工藝密封在316L不銹鋼管或抗酸、堿腐蝕的特種材料管中制成,因此極為堅固,并不會污染被測流體或受被測流體污染,且其抗腐蝕性能相當好。

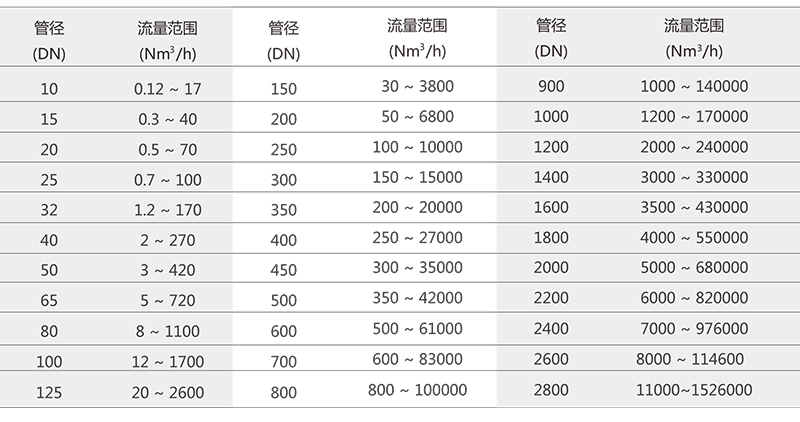

Ⅳ.參考范圍

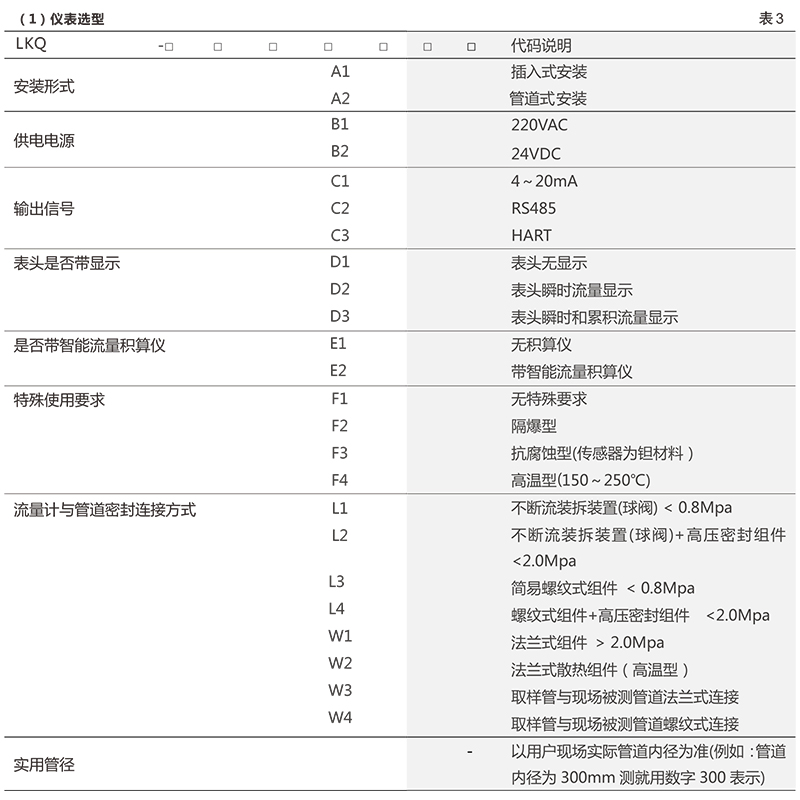

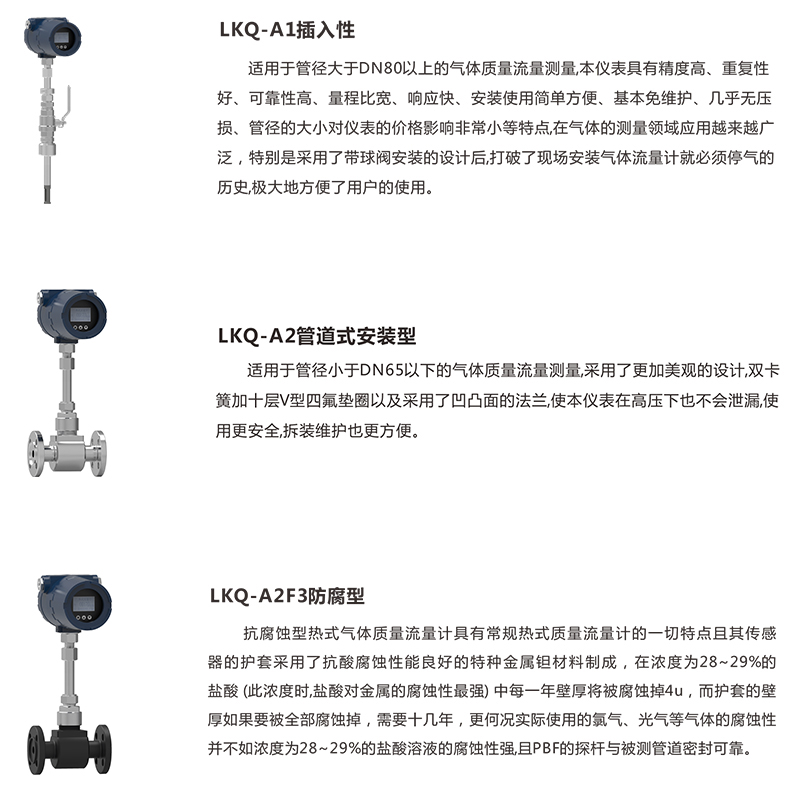

Ⅴ.產品分類
