LWGQ氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優批設計綜合了氣體力學、流體力學、電磁學等理論而自行開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表具有出色的低壓和高壓計量性能。
多種信號輸出方式以及對流體擾動低敏感性廣泛使用于天然氣煤制氣、液化氣、輕烴氣體得計量。
該類渦輪流量計均為防爆產品防爆等級為: ExdICT6
詳細介紹:
Ⅰ.產品特點
■精度高,重復性好,量程比寬,可達1:20 (或更寬) ;
■采用一體化新型整流器,前后直管段要求更低(前≥25DN ,后≥3DN) ;
■采用精心設計獨特的防塵結構,確保軸承長期運轉的可靠性;
■設計有獨特的加油系統,確保加油可靠,方便維護并美觀大方;
■技術指標達到IS09951-1993標準要求,表體長度為3DN ,整機達到國際先進水平;
■流量計的體積修正儀可自由轉動約350°,在各種安裝方式下都可以便讀數;
■低轉速高壽命,低壓損,高精度;
■集高精度溫度,壓力,流量傳感器和體積修正儀于一體,可檢測被測氣體的溫度、壓力和流量,并進行流量自動跟蹤補償和壓縮因尋修正運算儀表自帶實時數據庫,通過RS485通訊接口和抄表網絡,便于數據的集中采集和實時管理;
■采用高性能微處理器和現代數字濾波技術,軟件功能強大,性能優越;
■采用浮點運算和五段儀表系數自動修正,并具有故障自診斷和報警功能;
■采用微功耗高新技術,內外電源供電工作,整機功耗低;
■就地顯示流量值,并帶多種信號輸出功能;
■采用高對比的三行液晶顯示器,可顯示標準累積流量、標準體積流量、工況體積流量、介質溫度、壓力值和電池容量百分值,并帶中文提示符;
■具有實時數據存儲功能,可防止更換電池或突然掉時數據丟失在停電狀態下,內部參數可永久性保存;
■儀表具有防爆功能,防爆標志為ExdIICT6 ;
Ⅱ.工作原理

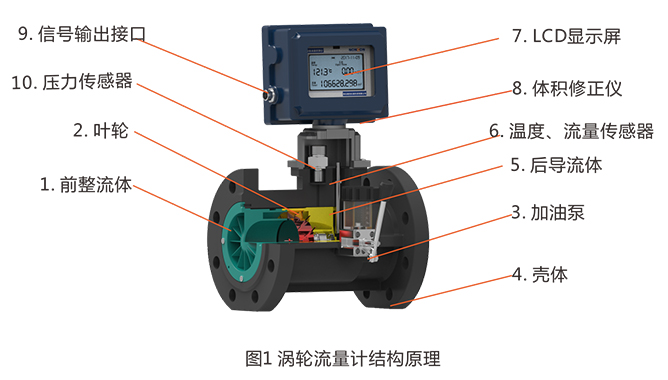

當流體經過流量計時,在前導流體(或整流器)的作用下得到整流并加速,由于葉片與流體流向成一定角度,此時渦輪產生轉動力矩,在克服摩擦力矩和流體阻力矩后,渦輪開始旋轉,在一定的流量范圍內,渦輪旋轉的角速度與流體體積流量成正比,根據電磁感應原理,利用磁敏傳感器從同步轉動的發訊盤上感應出與流體體積流量成正比的脈沖信號,該信號送入體積修正儀,與溫度、壓力等信號一起進行運算處理,分別顯示于LCD屏上。其結構原理如圖1所示
4.2體積修正儀工作原理

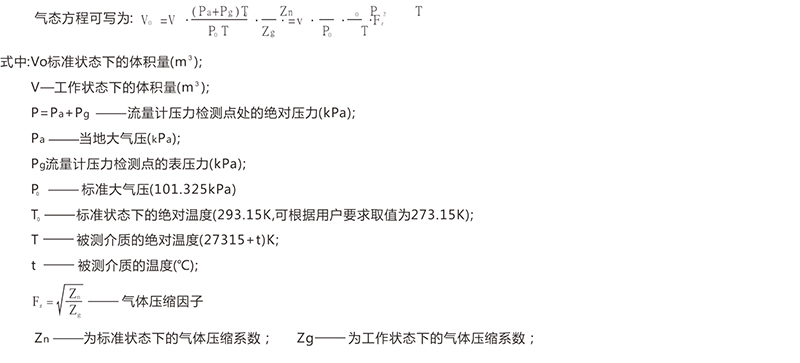

體積修正儀由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成,并配有外輸信號接口,從各傳感器送來的多路信號經轉換處理后由微處理器按照氣態方程帶入公式運算,實現就地顯示和多種信號遠傳。
Ⅲ.產品分類
按儀表功能分類LWGQ系列氣體渦輪流量計可分為2大類: 1、LWGQ型氣體渦輪流量計, 2、LWGZ型氣體渦輪流量計。

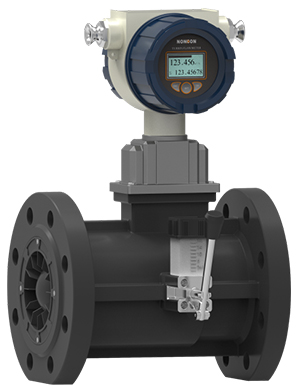

1、LWGQ型氣體渦輪流量計
(1)產品概述
LWGQ型氣體渦輪流量計集渦輪流量傳感器和流量積算儀于一體。
可測量氣體溫度壓力、工況流量、標況流量和總量,可用于石油、化工、電力、治金等工業行業的氣體流量及體積計量和檢測。
(2)產品特點
集流量傳感器和體積修正儀于一體,可對被測氣體溫度、壓力和壓縮因子自動跟蹤修正,直接檢測或計量氣體的標況體積流量和總量。
采用進口儀表專用精密軸承、準確度高、穩定性好。
精心設計的流道結構,避免了氣流在軸承間的流動,提高了潤輪流量計的介質適應性。
獨特的反推結構和密封結構設計,確保軸承長期可靠運行。
采用磁阻傳感器,靈敏度高、可靠性好、始動流量低的優點。
獨立式機芯設計,互換性好、維護方便。
設計有整流性能優良的整流器,前后直管段要求很低。
通過RS 485通訊接口組成網絡通信系統,可方便實現自動化管理, RS485通信協議符合MODBUS規范。
修正儀可350°隨意旋轉,安裝方便。

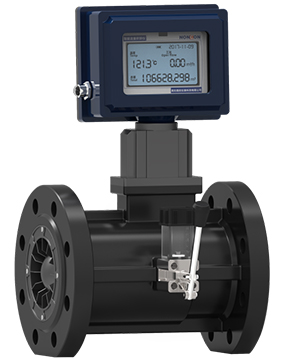

2、LWGZ型氣體渦輪流量計
產品概述
LWGZ型氣體渦輪流量計是集氣體渦輪流量傳感器和電子體積修正儀于一體,可檢測顯示工況流量及總量,技術性能處于國內先進水平,符合GB/T18940/ISO9951標準,廣泛應用于蒸汽壓縮空氣等行業的氣體計量和檢測。

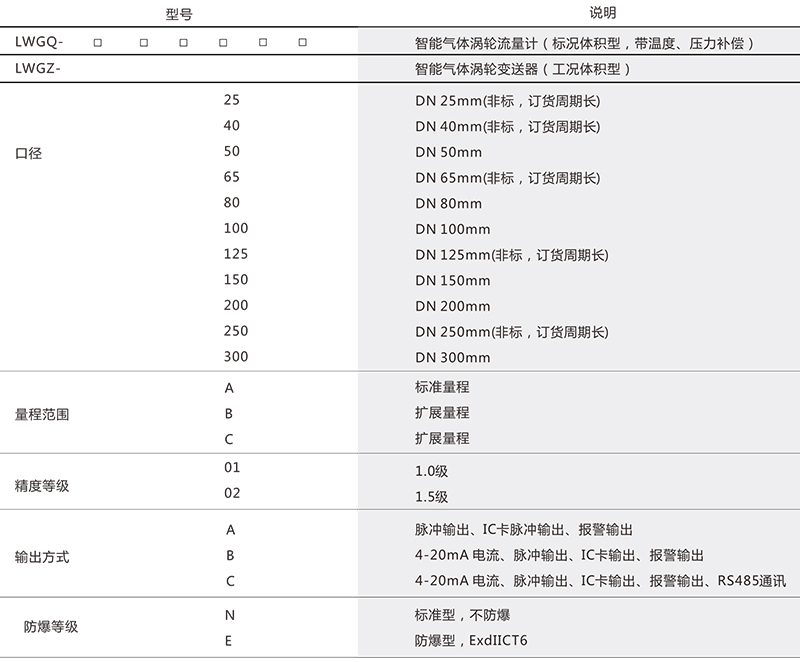

Ⅳ.產品選型
